产品概述

CWB型磁力旋涡泵是本公司在多年生产W型旋涡泵的经验基础上进行改型设计的旋涡泵。该系列泵采用磁力传动结构，无轴封，保证泵能点滴不漏的输送介质，通过多家用户使用证明，该系列泵既具有旋涡泵的小流量，高扬程的特点，又具有磁力泵无泄露的优点，因此，深受用户的青睐。泵的过流部件采用1Cr18Ni9Ti不锈钢，可无泄露输送易燃、易爆、剧毒等化学介质。

性能参数

CWB型磁力旋涡泵是本公司在多年生产W型旋涡泵的经验基础上进行改型设计的旋涡泵。该系列泵采用磁力传动结构，无轴封，保证泵能点滴不漏的输送介质，通过多家用户使用证明，该系列泵既具有旋涡泵的小流量，高扬程的特点，又具有磁力泵无泄露的优点，因此，深受用户的青睐。泵的过流部件采用1Cr18Ni9Ti不锈钢，可无泄露输送易燃、易爆、剧毒等化学介质。

适用范围

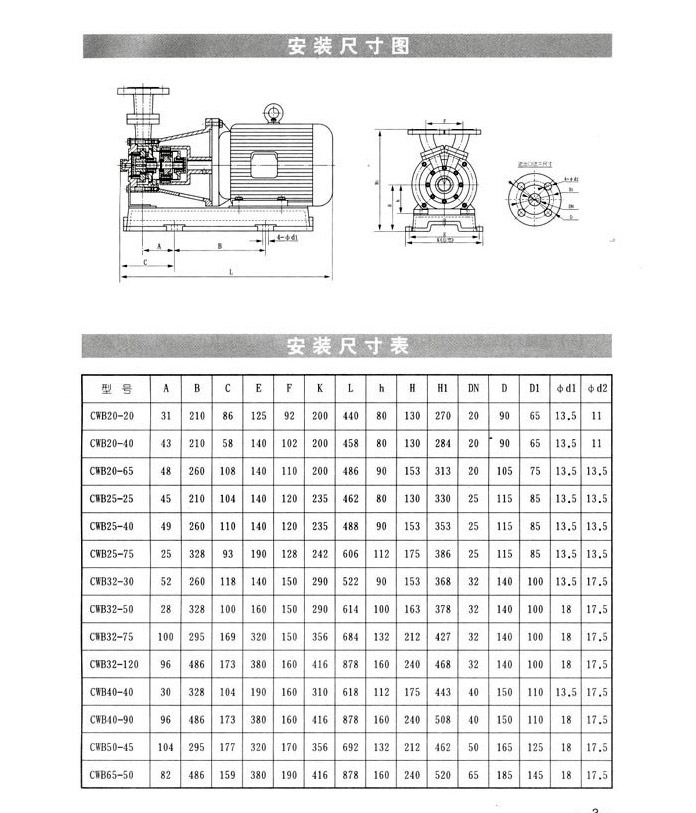

安装尺寸

型号	流量 m³/h	扬程 (m)	转速 (r/min)	电机功率 (kw)	效率 (%)	允许吸上高度 (m)	叶轮直径 (mm)	重量 (Kg)
CWB20-20	0.72	20	2900	0.75	22	6	65	26
CWB20-40	0.72	40	2900	1.1	18	6	90	32
CWB20-65	0.72	65	2900	2.2	15	6	105	36
CWB25-25	1.44	25	2900	1.1	26	5	75	28
CWB25-40	1.44	40	2900	1.5	24	5	90	40
CWB25-75	1.44	75	2900	4	20	5	110	55
CWB32-30	2.88	30	2900	2.2	28	5	90	38
CWB32-50	2.88	50	2900	3	26	5	100	52
CWB32-75	2.88	75	2900	7.5	22	5	120	76
CWB32-120	2.88	120	2900	11	18	4.5	140	95
CWB40-40	5.4	40	2900	4	30	4	100	70
CWB40-90	5.4	90	2900	11	26	3.5	130	105
CWB50-45	9	45	2900	7.5	30	4	110	92
CWB65-50	14.4	50	2900	15	35	3.5	120	158

结构图

1	进出口接管	2	泵壳	3	密封垫	4	泵盖组件	5	叶轮
6	轴承	7	轴	8	止推环	9	隔离套	10	内磁组件
11	外磁组件	12	联接架	13	底板	14	电机
